En tant que fournisseur de confiance de tiges/barres en titane, on me pose souvent des questions sur la charge maximale qu'une barre en titane peut supporter. Il s’agit d’une question cruciale, en particulier pour les industries où la solidité, la durabilité et la sécurité sont primordiales. Dans cet article de blog, j'examinerai les facteurs qui déterminent la charge maximale d'une barre en titane, j'explorerai différents types de barres en titane et leurs capacités de charge, et je fournirai quelques informations pratiques à ceux qui envisagent d'utiliser des barres en titane dans leurs projets.
Comprendre les bases de la charge - Capacité portante
La charge maximale qu'une barre en titane peut supporter est déterminée par plusieurs facteurs clés. Ce sont avant tout les propriétés mécaniques de l’alliage de titane. Le titane se décline en différents alliages, chacun ayant ses propres caractéristiques. Par exemple, la tige en titane Ti6Al4V Eli [Ti6Al4V Eli Titanium Rod]( /titanium - materials/titanium - rod - bar/ti6al4v - eli - Titanium - rod.html) est un choix populaire en raison de son rapport résistance/poids élevé, de son excellente résistance à la corrosion et de sa bonne soudabilité.
La limite d'élasticité et la résistance à la traction ultime sont deux propriétés mécaniques critiques en matière de capacité portante. La limite d'élasticité est la contrainte à laquelle un matériau commence à se déformer plastiquement. Une fois que la contrainte dépasse la limite d'élasticité, le matériau ne reprendra pas sa forme originale une fois la charge supprimée. La résistance ultime à la traction, quant à elle, est la contrainte maximale qu’un matériau peut supporter avant de se briser.
Un autre facteur important est la section transversale de la barre en titane. Selon les principes de base de la mécanique, la charge qu'une barre peut supporter est directement proportionnelle à sa section transversale. Une barre plus épaisse sera généralement capable de supporter une charge plus importante qu’une barre plus fine. Par exemple, si vous avez deux barres de titane du même alliage mais de diamètres différents, celle avec le plus grand diamètre aura une capacité portante plus élevée.
La longueur de la barre joue également un rôle. Les barres plus longues sont plus susceptibles de se déformer sous des charges de compression. Le flambage se produit lorsqu'une barre sous compression se plie ou se déforme soudainement sur le côté, ce qui peut entraîner une réduction significative de sa capacité portante.
Types de barres de titane et leurs capacités de charge
Tige en titane Ti6Al4V Eli
La tige en titane Ti6Al4V Eli est largement utilisée dans les industries aérospatiale, médicale et automobile. Il a une limite d'élasticité élevée, généralement d'environ 827 à 1 034 MPa (120 000 à 150 000 psi), et une résistance à la traction ultime d'environ 896 à 1 103 MPa (130 000 à 160 000 psi). Ces valeurs de résistance élevées le rendent adapté aux applications où des charges élevées doivent être supportées.
Dans les applications aérospatiales, par exemple, les tiges Ti6Al4V Eli Titanium sont utilisées dans les composants structurels tels que les trains d'atterrissage et les supports de moteur. Ces composants doivent résister à des charges extrêmes pendant le décollage, le vol et l’atterrissage. Le rapport résistance/poids élevé des tiges Ti6Al4V Eli Titanium permet la conception de structures plus légères mais solides, ce qui est crucial pour l'efficacité énergétique et les performances globales de l'avion.

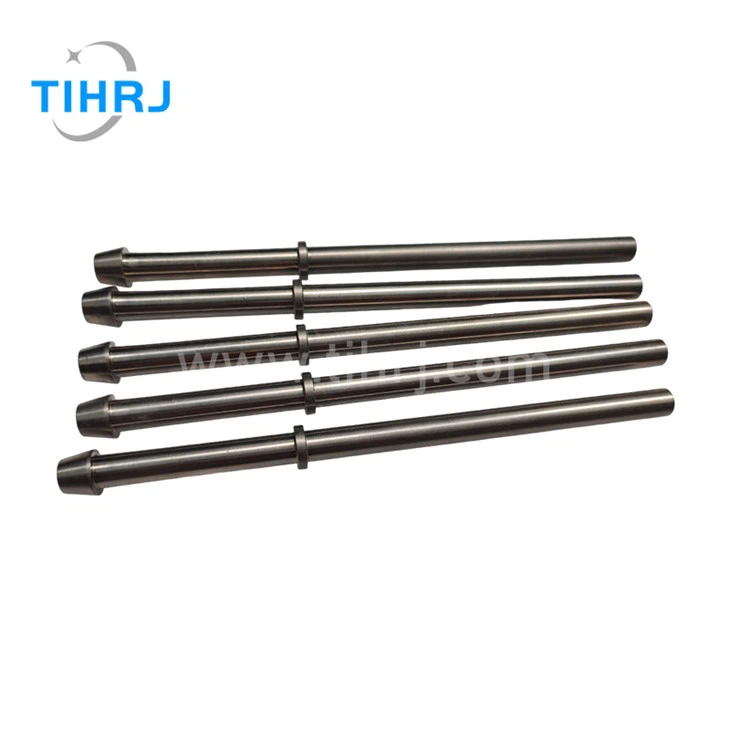

Tige d'échappement en titane
La [Titanium Exhaust Rod]( /titanium - materials/titanium - rod - bar/titanium - exhaust - rod.html) est conçue pour être utilisée dans les systèmes d'échappement. Même s'il n'est peut-être pas nécessaire de supporter des charges statiques extrêmement élevées comme la tige en titane Ti6Al4V Eli dans les applications aérospatiales, il doit résister à des températures élevées et à des charges cycliques. Le titane possède une excellente résistance à la chaleur, ce qui en fait un matériau idéal pour les tiges d'échappement.
La capacité de charge d'une tige d'échappement en titane est également influencée par sa géométrie et l'alliage spécifique utilisé. Les charges cycliques dans un système d'échappement, provoquées par la dilatation et la contraction des gaz d'échappement, nécessitent que la tige ait une bonne résistance à la fatigue. Les propriétés inhérentes de résistance à la fatigue du titane aident la tige d'échappement à maintenir son intégrité structurelle sur une longue période de temps.
Barre hexagonale en titane GR2
La [GR2 Titanium Hex Bar]( /titanium - materials/titanium - rod - bar/gr2 - Titanium - hex - bar.html) est une barre en titane commercialement pure. Il a une résistance inférieure à celle de certaines barres de titane alliées comme le Ti6Al4V Eli. La limite d'élasticité de la barre hexagonale en titane GR2 est généralement d'environ 170 à 485 MPa (25 000 à 70 000 psi) et la résistance à la traction ultime est d'environ 240 à 550 MPa (35 000 à 80 000 psi).
Cependant, la barre hexagonale en titane GR2 présente une excellente résistance à la corrosion, ce qui la rend adaptée aux applications dans les industries de traitement chimique, marine et architecturale. Dans ces applications, la barre n’a peut-être pas besoin de supporter des charges extrêmement élevées, mais elle doit résister à la corrosion causée par divers produits chimiques et facteurs environnementaux.
Calcul de la charge maximale
Pour calculer la charge maximale qu'une barre en titane peut supporter, nous pouvons utiliser la formule suivante pour la tension ou la compression axiale :
[F=\sigma\fois A]
où (F) est la charge maximale, (\sigma) est la contrainte admissible (généralement prise comme une fraction de la limite d'élasticité pour assurer la sécurité) et (A) est la section transversale de la barre.
Par exemple, si nous avons une tige en titane Ti6Al4V Eli avec une limite d'élasticité de 900 MPa et une section transversale de (100\space mm^{2}), et que nous supposons une contrainte admissible de 0,6 fois la limite d'élasticité (un facteur de sécurité commun), la contrainte admissible (\sigma = 0,6\times900\space MPa=540\space MPa = 540\times10^{6}\space Pa).
La surface de la section transversale (A = 100\times10^{- 6}\space m^{2}).
La charge maximale (F=\sigma\times A=(540\times10^{6})\times(100\times10^{-6}) = 54000\space N)
Il est important de noter qu'il s'agit d'un calcul simplifié pour le chargement axial. Dans les applications réelles, les conditions de chargement peuvent être beaucoup plus complexes, notamment la flexion, la torsion et les charges combinées. Dans de tels cas, des méthodes d’analyse technique plus avancées, telles que l’analyse par éléments finis (FEA), peuvent être nécessaires.
Considérations pratiques
Lors de l'utilisation de barres de titane dans un projet, il est essentiel de prendre en compte les conditions de charge réelles. Par exemple, si la barre est soumise à des charges dynamiques, telles que des vibrations ou des chocs, la résistance à la fatigue de l'alliage de titane doit être prise en compte. Une rupture par fatigue peut se produire à des contraintes bien inférieures à la résistance à la traction ultime du matériau.
Une autre considération est l’environnement dans lequel la barre en titane sera utilisée. Comme mentionné précédemment, le titane possède une excellente résistance à la corrosion, mais dans certains environnements agressifs, des traitements de surface supplémentaires peuvent être nécessaires pour améliorer sa résistance à la corrosion.
Conclusion
La charge maximale qu'une barre en titane peut supporter dépend de divers facteurs, notamment le type d'alliage, la section transversale, la longueur et les conditions de charge. Différents types de barres en titane, telles que la tige en titane Ti6Al4V Eli, la tige d'échappement en titane et la barre hexagonale en titane GR2, ont différentes capacités de charge et conviennent à différentes applications.
Si vous envisagez d'utiliser des barres de titane dans votre projet et avez besoin d'en savoir plus sur leurs capacités de charge ou d'autres spécifications techniques, n'hésitez pas à nous contacter. Nous sommes là pour vous fournir les meilleures solutions et des tiges et barres en titane de haute qualité. Notre équipe d'experts peut vous aider à sélectionner la barre en titane la plus appropriée à vos besoins spécifiques et vous accompagner tout au long du processus d'approvisionnement.
Références
- Callister, WD et Rethwisch, DG (2017). Science et ingénierie des matériaux : une introduction. Wiley.
-Comité du manuel ASM. (2000). Manuel ASM, Volume 2 : Propriétés et sélection : alliages non ferreux et matériaux à usage spécial. ASM International.
